A nanoszűrő membrán egy nyomásvezérelt elválasztó membrán, amely az ultraszűrés és a fordított ozmózis között helyezkedik el, molekulatömeg-határértéke nagyjából 200-1000 Dalton. Blokkolja a legtöbb két- és többértékű iont, szerves molekulát és mikroorganizmust, miközben átengedi az egyértékű sókat és a vizet viszonylag alacsony üzemi nyomáson. E szelektív viselkedés miatt a nanoszűrő membrán a választott eszköz, amikor egy folyamat lágyításra, színtelenítésre vagy célzott ioneltávolításra szorul teljes sótalanítás helyett.
Az útmutató további része leírja, hogyan működik a nanoszűrő membránelem, hogyan hasonlítható össze a fordított ozmózissal és az ultraszűréssel, hogyan néznek ki a közös termékosztályok, és hogyan válasszuk ki és tartsunk karban egyet ipari, önkormányzati vagy lakossági használatra.
Gyors tények: Mit csinál valójában egy nanoszűrő membrán
0,5-2 nm Hatékony pórusméret
200-1000 Da Molekulasúly határérték
20-98% Elutasítási tartomány az NF fokozatok között
0,3-8 MPa Tipikus üzemi nyomástartomány
Az utolsó ábra elterjedése az NF membrán kiválasztásának teljes története: az ivókúthoz való hazai NF membrán 0,3 MPa közelében fut, míg a nagynyomású NF membrán koncentrált ipari sóoldat 6 MPa fölé is képes. A besorolás és a kötelesség megfeleltetése az, ami megkülönbözteti az öt évig tartó membránt az öt hónap alatt meghibásodott membrántól.
Hogyan választja el a nanoszűrő membrán, amit elválaszt
Minden nanoszűrő membránelemen belül két mechanizmus működik együtt. Az első az egyszerű méretkizárás: az aktív poliamid réteg elég sűrű ahhoz, hogy fizikailag megállítsa a határértéknél nagyobb szerves molekulákat, vírusokat és baktériumokat. A második a Donnan-effektus, egy elektrosztatikus jelenség, ahol a membrán felülete enyhe negatív töltést hordoz semleges pH-n. Ez a töltés taszítja a többértékű anionokat, és közvetve magával húzza páros kationjaikat, ezért a nanoszűrő membrán sokkal hatékonyabban utasítja el a kalcium- és magnézium-szulfátot, mint a sima nátrium-kloridot.
- 1. lépés A tápvíz belép a spirálisan tekercselt elembe, és az alkalmazott nyomás hatására a betápláló távtartó csatornán halad.
- 2. lépés A nagyméretű szerves anyagok, a többértékű ionok és a mikroorganizmusok fizikailag kizártak az aktív réteg felületén.
- 3. lépés A felületi töltés taszítja a többértékű anionokat, eltávolítva a kapcsolódó kationokat a permeátum útjából.
- 4. lépés A víz és az egyértékű sók a poliamid héjon keresztül a permeátumgyűjtő csőbe jutnak.
Ez a kombináció megmagyarázza, hogy egy nanoszűrő membránt futtató városi rendszer miért csökkentheti élesen a kivezető nyílás keménységét, miközben az eredeti nátrium- és káliumtartalom egy részét továbbra is átengedi, megőrizve azt az ízt és ásványianyag-profilt, amelyet egy teljes fordított ozmózisos rendszer egyébként kivonna.
Nanoszűrő membrán vs ultraszűrés vs fordított ozmózis
A három technológia közötti választás attól függ, hogy mennyit kell eltávolítania, és mennyi nyomást és energiát fordíthat az eltávolítására.
| Paraméter | Ultraszűrés | Nanoszűrő membrán | Fordított ozmózis |
| Pórusméret | 2-100 nm | 0,5-2 nm | 0,5 nm alatt |
| Üzemi nyomás | 0,1-0,5 MPa | 0,3-8 MPa | 1,5-10 MPa |
| Egyértékű só elutasítása | Elhanyagolható | 20-80% | 99% felett |
| Kétértékű ionok elutasítása | Alacsony | 95% felett | 99% felett |
| Legjobb illeszkedés | Zavarosság és kórokozó gát | Lágyítás, színtelenítés, szelektív elválasztás | Teljes sótalanítás és nagy tisztaságú víz |
Általános nanoszűrős membránminőségek és azok helye
A legtöbb katalógus az NF membránelemeket az általuk engedélyezett nátrium-klorid áthaladás alapján csoportosítja, mivel ez a szám azonnal megmondja a mérnöknek, hogy mennyi ásványianyag-tartalom marad a permeátumban.
Magas elutasítási fokozat Közép-elutasítási fokozat Mindhárom minőségben jellemzően 97%-os vagy magasabb a kétértékű MgSO4 kilökődés, ami miatt a nátrium-klorid szám az igazi megkülönböztető tényező közöttük.
| Kategória | Nyomástartomány | Tipikus kötelesség |
| Ipari NF membrán | 4,0-8,0 MPa | Zéró kibocsátású szennyvíz, sóoldat koncentráció, lítium visszanyerése |
| Önkormányzati közigazgatás NF membránja | 0,5-1,5 MPa | Vízlágyítás, szerves és TOC eltávolítás |
| Víztisztító NF membrán | 0,2-0,5 MPa | Közvetlen ivókutak, háztartási tisztítók |
| Sav- vagy lúgállóságú NF membrán | 1,0-4,0 MPa | Vegyi, nyomda és festés, szén vegyipari szennyvíz |

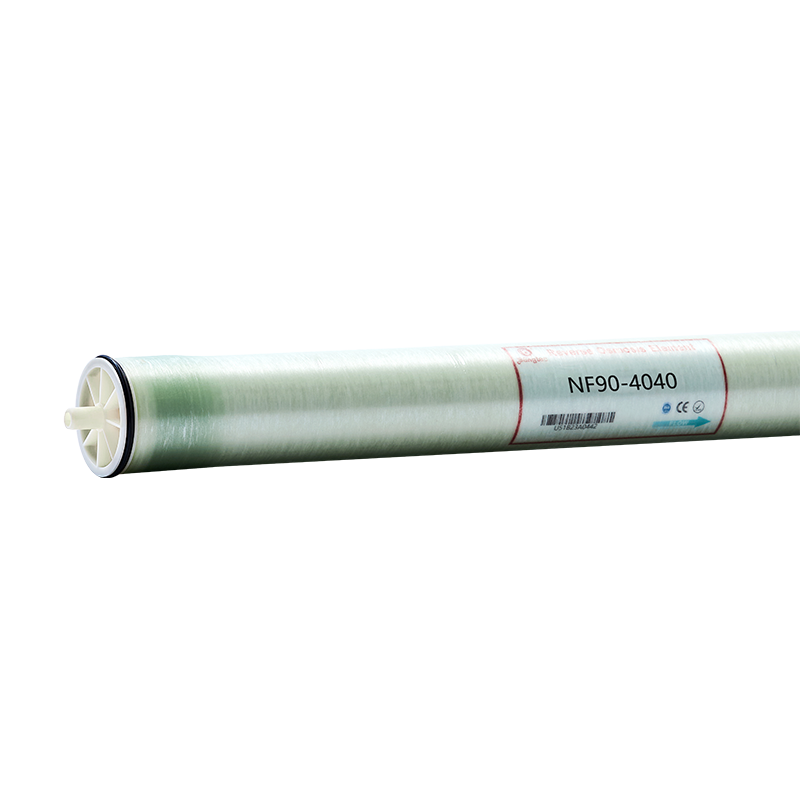

Nanofiltrációs membránelem termékcsalád
A fenti táblázat nyomásosztály szerint rendezi; maguk az elemek a szabványos 4040-es és 8040-es házakhoz vannak méretezve, és sóátvezetés szerint osztályozzák őket, így a mérnök a visszautasítást a megcélzott vízminőséghez tudja igazítani anélkül, hogy túlzott nyomásra költene.
Miből épül fel a nanoszűrő membránelem?
Szinte minden kereskedelmi forgalomban lévő nanoszűrő membrán vékonyfilm-kompozit szerkezetet használ, és az egyes rétegek minősége határozza meg, hogy a kész elem hogyan teljesít a terepen.
Poliamid aktív réteg 50-150 nm vastag, hordozza a Donnan-elutasításért felelős felületi töltést
Poliszulfon tartóréteg Ultrafiltrációs minőségű hordozó, amely mechanikai szilárdságot biztosít anélkül, hogy áramlási ellenállást adna
Nem szőtt hátlap Szövetréteg, amely síkban tartja a kompozitot és ellenáll a tekercselés közbeni szakadásnak
A jól elkészített aktív réteg felületi zéta-potenciálja általában mínusz 15 és mínusz 25 millivolt között van semleges pH-értéken, ami a megbízható lerakódásgátló viselkedés és a következetes kétértékű ion-elnyomás mögötti elektromos jel a membrán élettartama alatt.
Ahol a nanoszűrő membránigény koncentrálódik
- Ipari szennyvíz és anyagleválasztás - 35%
- Kommunális lágyítás és szerves eltávolítás - 25%
- lakossági víztisztítók - 20%
- Élelmiszer, gyógyszer és speciális elkülönítés - 20%
Ez a felosztás egy szemléltető minta, amely a fent felsorolt ágazatok közös alkalmazásán alapul, nem pedig hitelesített piaci statisztika, és eltolódik a regionális vízminőséggel és szabályozással.
Nanoszűrő membrán kiválasztása és karbantartása
Kiválasztási ellenőrzőlista
- Erősítse meg a kívánt keménységet vagy szerves eltávolítást, ne csak az összes oldott szilárd anyagot.
- A nyomásosztályt a takarmányforráshoz kell igazítani; ne méretezzen túl egy ipari nyomású elemet az alacsony TDS települési takarmányozáshoz.
- Ellenőrizze a kémiai összeférhetőséget, ha a patak szabad klórt, erős savat vagy erős lúgot tartalmaz.
- A végső elem kiválasztása előtt ellenőrizze az SDI és az előkezelés megfelelőségét.
Karbantartási alapok
- Indítson el egy vegyszeres tisztítási ciklust, miután a szabványosított permeátumkibocsátás 10 százalékkal csökken.
- Tisztítsa meg korábban, ha a transzmembrán nyomáskülönbsége 15 százalékkal megemelkedik.
- Cserélje ki az előszűrőket 6-12 havonta a lakossági rendszereken.
- Kövesse nyomon az SDI-t és a szabad klórt a betáplálási ponton, hogy megvédje az aktív réteget.
Gyakran Ismételt Kérdések
Miben különbözik a nanoszűrő membrán a fordított ozmózisos membrántól?
A nanofiltrációs membrán molekulatömegének határértéke 200-1000 Dalton körül van, és erősen kilöki a kétértékű ionokat, miközben átengedi az egyértékű só egy részét, jellemzően 0,3-8 MPa-nál. A fordított ozmózisos membrán szinte mindent elutasít, és nagyobb nyomást igényel, gyakran 1,5-10 MPa, így jobban illeszkedik a teljes sótalanításhoz, nem pedig a szelektív lágyításhoz.
Általában mennyi ideig tart egy ipari nanoszűrő membrán
Megfelelő előkezelés és tisztítás mellett egy ipari minőségű elem általában 3-5 évig működik, a jól karbantartott nagynyomású NF membránmodellek pedig meghaladhatják a 7 évet. A tápvíz SDI, a maradék klór expozíciója és a tisztítás gyakorisága a három legnagyobb tényező, amely lerövidíti vagy meghosszabbítja ezt az ablakot.
Eltávolíthatja-e a nanoszűrő membrán a nehézfémeket?
Igen. A kétértékű nehézfém-ionokat, például az ólmot, a kadmiumot és a krómot általában 95 százalék felett visszautasítja a nanoszűrő membrán, míg az olyan hasznos ásványi anyagokat, mint a kalcium és a magnézium, csak részben tartják meg, ezért az NF népszerű a lakossági tisztítószerekben, amelyeknek a vizet anélkül kell megtisztítaniuk, hogy azt teljesen le kell vonni.
Mi okoz fluxuscsökkenést egy nanofiltrációs membránelemben?
A szervetlen lerakódás, a szerves szennyeződés és a bioszennyeződés a három fő ok, amelyet gyakran a membrán felületén fellépő koncentráció-polarizáció is tetéz. A visszanyerési arány szabályozása, az előkezelés javítása és a fegyelmezett tisztítási ütemterv betartása a szokásos módja annak, hogy az éves fluxuscsökkenést 5 százalék alatt tartsuk.
Mikor kell a nanoszűrő membránt tisztítás helyett cserélni?
A csere a megfelelő megoldás, ha a szabványosított permeátumkibocsátás 20 százalékot meghaladó mértékben csökken, a nyomáskülönbség több mint 25 százalékot növekszik, a sóleutasítás több mint 10 százalékot csökken, vagy a vegyszeres tisztítási ciklus nem tudja helyreállítani a teljesítményt. A nagy pontosságú felhasználások, mint például a gyógyszerészeti szétválasztás, ezeknél az általános küszöbértékeknél szigorúbb ellenőrzést tesznek szükségessé.
